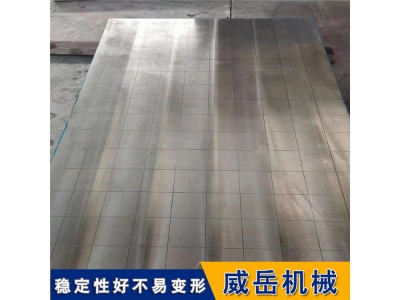

风电测试铸铁测试底板 大功率开槽平台

电机测试底板的主要材料以铸铁（HT250/HT300）为主，其性能特点如下：

一、核心性能优势

高稳定性与抗震性

灰铸铁的石墨片状结构赋予其优异的阻尼性能，阻尼系数是钢材的6-10倍，可吸收设备振动，减少外界干扰对测试结果的影响。例如，某汽车零部件企业实测显示，铸铁平台比钢结构平台测量误差减少42%。

热稳定性强，在温度波动±5℃的环境下，每米长度变形量不超过0.02mm，满足齿轮检测等高精度场景需求。

耐磨性与耐久性

表面经过特殊时效处理后，硬度可达HB180-240，既保证耐磨性又避免损伤被测工件。

通过添加铜、铬等合金元素，使用寿命可延长30%，适合长期频繁使用的生产线质检环节。

结构优化设计

现代平台采用箱型筋板结构设计，在减轻自重20%的同时，刚性提升35%。底部设置“井”字型加强筋与三角形辅助筋，使载荷分布更均匀。例如，2000×3000mm平台在10t载荷下，挠度控制在0.05mm以内。

工作面加工精度分为00、0、1三个等级，其中00级平台平面度可达0.003mm/㎡（相当于头发丝的1/20），采用人工铲刮工艺，局部接触点达25-30点/25×25mm²，满足陀螺仪装配的微米级精度要求。

二、辅助材料与结构创新

复合材料与表面处理

减振材料：在地板表面添加减震层或采用蜂窝结构，降低振动传递。

表面喷涂：采用先进喷涂工艺增强耐腐蚀性，并提高与其他设备的摩擦性能。

橡胶垫层：平台采用复合结构材料或橡胶垫层，进一步减少振动传导。

T型槽设计

T型槽底板通过标准槽道方便安装和调整机械部件，耐磨、耐腐蚀性能延长使用寿命，降低生产成本。例如，船舶制造中通过T型槽设计确保船体结构强度和稳定性，同时提供防滑性能保障安全。

三、材料对比与选型建议

铸铁平台

优势：高刚性、抗震性强、耐久性高，适合高精度负载测试和长期强度使用。

劣势：重量较大，移动灵性受限。

适用场景：高制造、科研领域、长期强度测试。

铁地板

优势：成本低、重量轻、抗压性能较好，适合预算有限或中低频率测试。

劣势：抗震性和稳定性略逊于铸铁。

适用场景：预算有限、中低频率测试、小型环境。

复合材料

优势：热导率高、形变能力强、重量轻，适合功率模块散热等特殊场景。

劣势：机械加工难度大，成本较高。

适用场景：高温实验室、特殊环境测试http://www.chinaweiyue.com/咨询13231713280。
